Suche Vorschaltgerät 24V

Hallo,
ich habe das Gerät zwar teilweise im Schaltplan entdeckt, aber die Funktion ist
mir nicht klar. Ich würde auch gerne wissen wo das Teil zu finden ist. Für
den Betrieb eines Radio´s ist es jedenfalls nicht vorgesehen, dafür benötigt man einen
24 / 12 Volt Wandler.
Gruß
Gerd

Hallo Gerd,

Handschuhfach leer räumen, Handschuhfach(schale) rausschrauben (vier Schrauben) und dahinter sitzt das Vorschaltgerät (angeschraubt an der Rückwand)...

Lorenz

Danke Lorenz,
das schau ich mir mal an.
Gruß
Gerd

Hallo Lorenz,

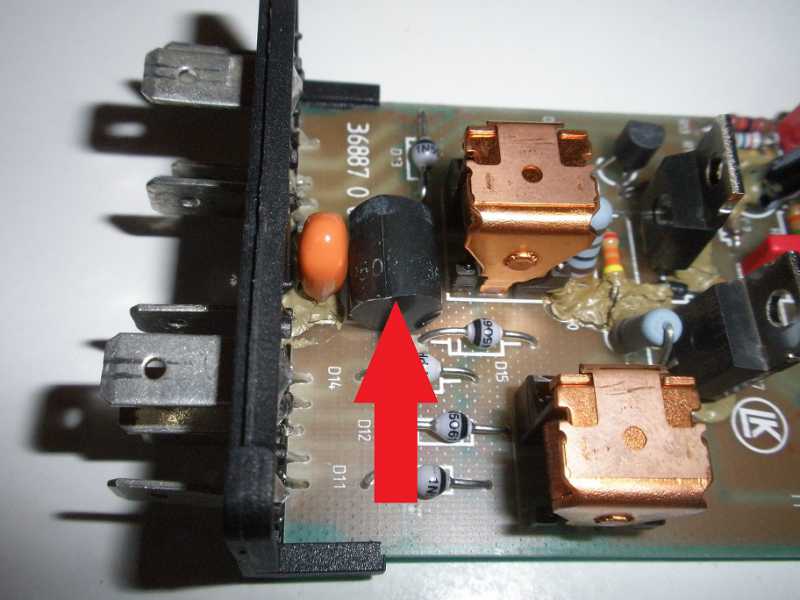

ich bin schon ein bisschen weiter. Du hast wahrscheinlich eine direkte Kurzschluss zwischen der 24V Eingang und Masse (Pin 15 und 31, siehe 1.23 Strompfad "helligkeitsregler" prüfen). Hier ist eine Schutzdiode (Zenerdiode) montiert die der sg. Load Dump abfangen muss. Bei mir ist leider die Beschriftung nicht mehr lesbar. (Siehe Bild). Vielleicht kannst du bei die die Beschriftung noch lesen.

Hallo Lorenz,

ich bin schon ein bisschen weiter. Du hast wahrscheinlich eine direkte Kurzschluss zwischen der 24V Eingang und Masse (Pin 15 und 31, siehe 1.23 Strompfad "helligkeitsregler" prüfen). Hier ist eine Schutzdiode (Zenerdiode) montiert die der sg. Load Dump abfangen muss. Bei mir ist leider die Beschriftung nicht mehr lesbar. (Siehe Bild). Vielleicht kannst du bei die die Beschriftung noch lesen.

Gruß Ron

Jetzt hoffe ich mit bild

Ron
