Gasflasche wohin?

Hallo Zusammen,

unsere erste Lösung war, den original Staukasten für zwei 5 KG Gasflaschen zu nutzen.
Den mittleren Boden haben wir um die Hälfte rausgeschnitten, ein 10 cm mal 10 cm Loch in den Boden geschnitten und die Flaschen mit Flaschenhaltern gesichert.
Im Kasten konnten wir noch reichlich anderen Kram unterbringen.

Der Platz wird nun aber für einen zweiten Tank gebraucht.

Die erste Überlegung war ein Gastank, der war uns aber zu teuer.

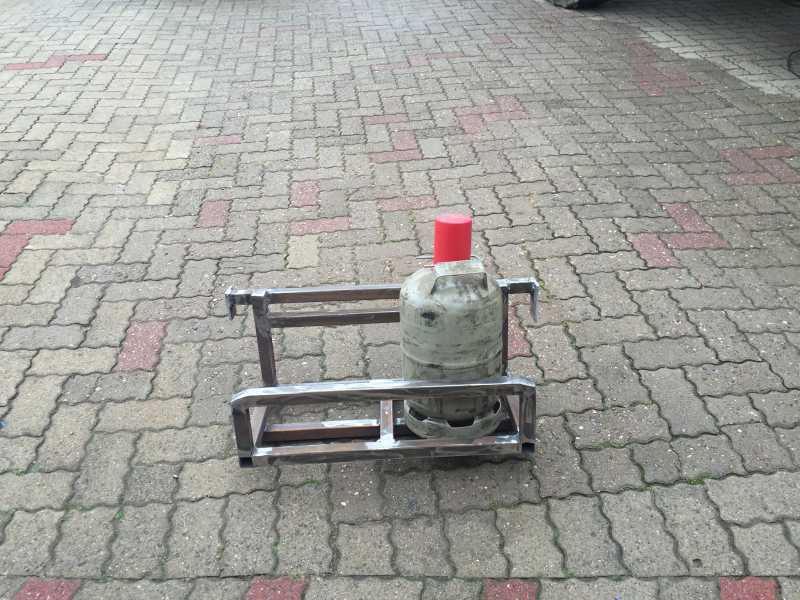

Also habe ich aus Vierkantrohr einen Flaschenhalter für zwei 5 KG Gasflaschen geschweißt.
Die Flachen kommen hinter die Hinterachse, der Halter endet über der Hinterachse.
Die Flaschen sitzen größtenteils in Rahmen und Hilfsrahmen und stören da überhaupt nicht.
Ein weiterer Vorteil ist, dass es ja Leihflachen sind und wir uns über den Schutz der Flaschen wenig gedanken machen müssen.

Der TÜV wird da nichts gegen haben, die Flaschen sind ausreichend gesichert und belüftet.

Wenn ich morgen zur Montage komme, stelle ich gerne noch ein Foto rein.

Beste Grüße

Kim

Moin,
schau mal bei Truma, die haben Halterungen extra auch für Nutzfahrzeuge, sogar für 2 11kg Flaschen. Ist bei uns hinter der Hinterachse montiert. Da hat auch der TÜV keinen Stess gemacht.
LG aus Kasachstan

www.we3together.com

Danke für Euer Feedback!
ich werde jetzt wie geplant machen und die Flasche hinter die Hinterachse zwischen den Rahmen machen.
Halter ist bereist fertig.
Jetzt stellt sich mir nur die Frage, wo kommt das Schutzventil hin? Außen unter das fahrzeug, oder mit dem erlaubten 40cm Schlauch ins innere? Wenn ich es richtig verstanden habe müssen ab da ja dann Rohre fest verlegt werden, oder?

3.3.1 Die Verbindung zwischen dem Druckregelgerät der Flaschenanlage und der Flüssiggasinstallation ist mit einer Schlauchleitung nach DIN 4815 Teil 2 herzustellen. Die Schlauchlange darf bei Aufstellung der Flaschen in Schränken und Kästen 30 cm oder 40 cm betragen. Die Führung von Schlauchleitungen durch Wände und dergleichen ist nicht zulässig.

3.3.2 Bei außenliegenden oder nur von außen zugänglichen Flaschenschränken und Kästen darf eine Schlauchleitung zum Anschluß einer außenstehenden Flasche von 80 cm oder 100 cm Länge verwendet werden (siehe auch 2.1.3). Wird eine Flasche an den Prüfanschluß angeschlossen, ist eine Schlauchleitung von 150 cm Lange mit einem zu der Verschlußkupplung passenden Stecknippe *) zulässig.

....endweder ich bin blöd, oder.... ich verstehe es nicht.
Darf der Schlauch nun nur 30/40cm sein, oder 80/100cm wenn er außerhalb des Fahrzeugs verläuft?
Das heißt, darf ich das Sicherheitsventil direkt an die Flasche montieren, dann mit einem 1m Schlauch bis zum außen liegenden Ende der Stahlgasleitung führen?

Guten Morgen,

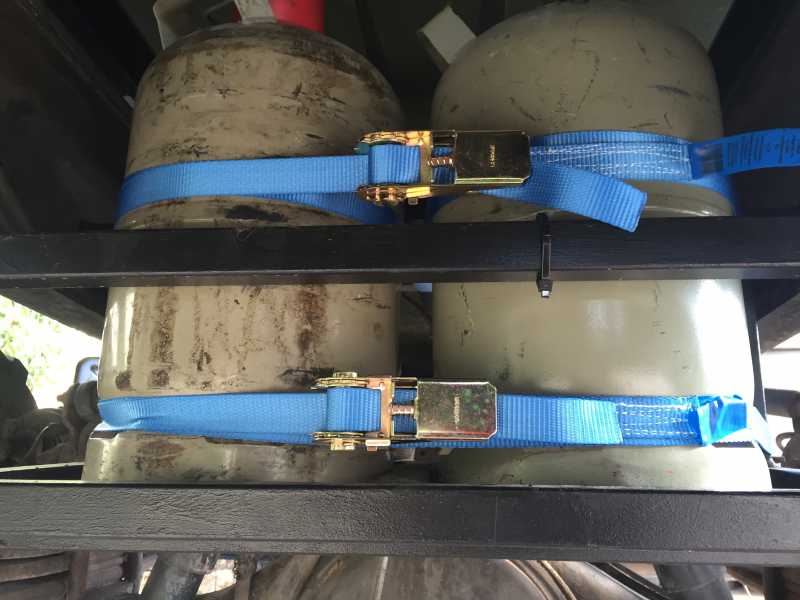

Ich hab das mal so gebaut!

Ich bin zufrieden und hat nichts gekostet.

Beste Grüße

Kim

Hallo,

bei mir ist das schon wieder zu lange her, aber soweit ich mich erinnere, war der lange Schlauch nur für den Fall, wie z.B. als Dauercamper am Campingplatz. Wenn Die dann außen (also außerhalb vom Gaskasten) andere Flaschen anschließen. Bei der Installation am/im Fahrzeug gelten die kürzeren Schläuche. Aber mit Vorbehalt.

Ein Sicherheitsventil ist in der Flasche bereits eingebaut! Oder meinst Du den Druckregler (evtl. mit Crashsensor)?

Gruß
Tom

@Kimbaland: So ähnlih sieht meiner auch aus. Nur geht bei Dir der Schlauch ins innere so wie es auf dem Foto aussieht, nach meinem Wissenstand muss diese außerhalb des Fahrzeugs am Gasrohr verschraubt sein?!?
@tomtom112: Natürlich meine ich den Druckregler und nicht das Sicherheitsventil

Ich hab bis jetzt nur Konstruktionen gesehen, bei denen der Druckminderer direkt an die Flasche/Tank kommt. Mein Schlauch ist bis 10 bar zugelassen. Bei Sonneneinstrahlung oder Hitze kann der Druck in der Flasche schon deutlich darüber sein (ich meine bei ca 30 bar öffnet das Sicherheitsventil). Daher denke ich muß es auf jedenfall so sein.

ColeTrikle schrieb: @Kimbaland: So ähnlih sieht meiner auch aus. Nur geht bei Dir der Schlauch ins innere so wie es auf dem Foto aussieht, nach meinem Wissenstand muss diese außerhalb des Fahrzeugs am Gasrohr verschraubt sein?!?
@tomtom112: Natürlich meine ich den Druckregler und nicht das Sicherheitsventil

Nein, nein, der Schlauch ist die erlaubten 45 cm lang und am außen verlegten Gasrohr angeschlossen!
