Modellbau Steyr 12M18

Hallo Bernd,
Schon richtig was Du sagst, wollte nur eine Alternative aufzeigen ..

Ich persönlich würde einen Träger mit Leiter, Astabweisern und der Möglichkeit von Sandblechmontage auch bevorzugen ...
Derzeit baue ich an einem Modell 12M18, eine Kombination aus dem Österreichischen Heeresbausatz 12M18 (Vakku-Tiefziehbausatz) und dem Trumpeter Bausatz FMTV 6-rädig. Ich habe das Fahrgestell vom 6-rädigen FMTV zum 4-rädigen 12M18 umgebaut, die Federpakete hinten umgedreht und original Federaufhängungen gebastelt. Es ergibt sich ein Radstand von ca. 4,50 m (atürlich im Masstab 1:35!).
Derzeit bin ich am basteln eines Gepäckträgers, wobei es schwierig ist, die dünnen Plastikstangen so zu erwärmen dass sie sich schön ans runde Fahrerhaus anpassen (Astabweiser). Ich experimentiere jetzt mit einem Heissluftföhn....
Fahrgestell ist fertig, Kabine innen ist fertig, Fahrerhaus ist fertig, alles noch nicht lackiert...
Soll ich Bilder einstellen?
LG, Andreas

Hallo Andreas,
ja genau so funktionierts im Forum und deswegen klappts auch immer . Bisher habe ich kaum Modelle vom 12M18 gesehen, also spann uns nicht noch länger auf die Folter und stell die Bilder bitte ein
LG,
Bernd

Hallo Andreas,
auch wir würden uns über Bilder freuen.
LG Iris und Michael

Bilder Modell Steyr 12M18:

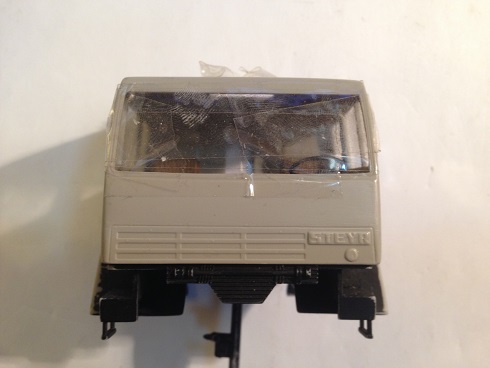

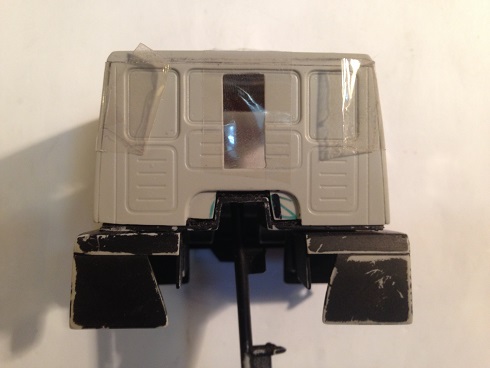

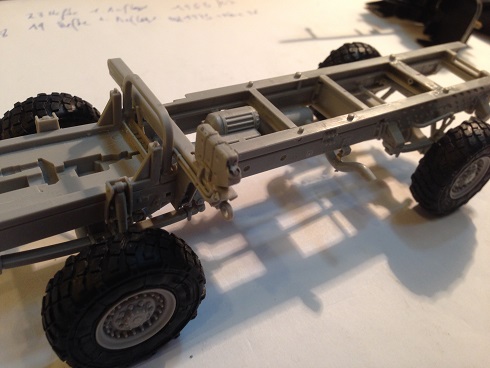

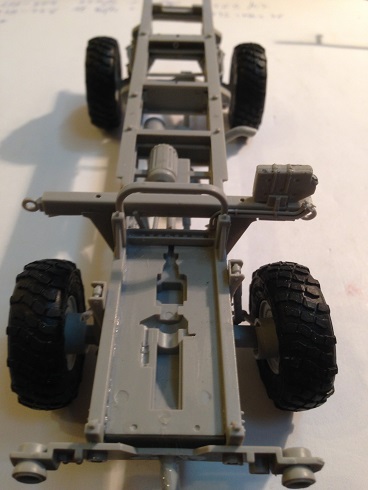

Das Modell ist in Bau und Vorbereitet zum lackieren, daher hat das Fahrgestell vorne eine Stange zum Aufhängen montiert, die Kabine ist abgeklebt.

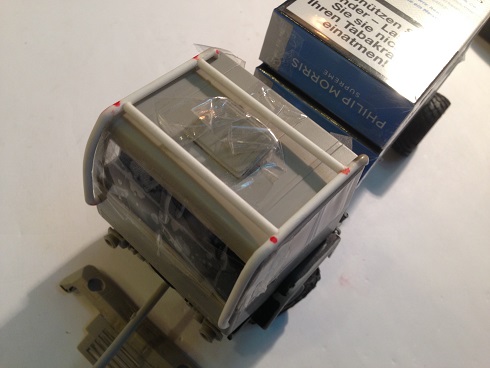

Die Inneneinrichtung muss ich nochmals überarbeiten, der Gepäckträger ist ein Prototyp.
Sieht noch schrecklich aus ...

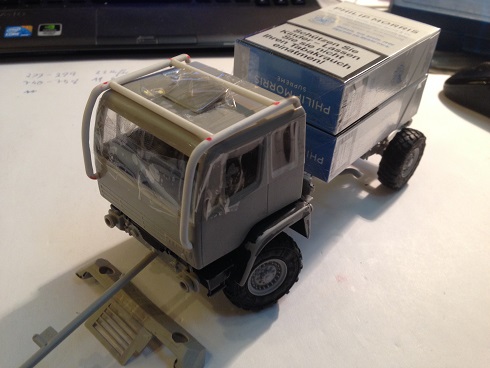

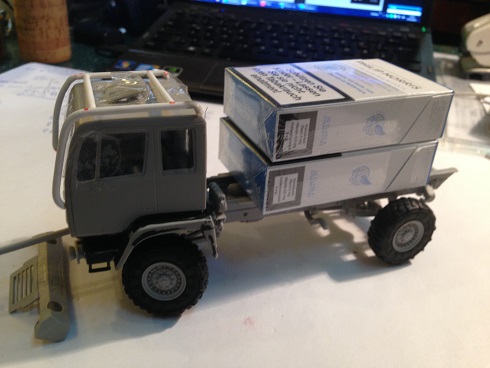

Zum Grössenvergleich hab ich mal hinten zwei Zigarettenpackungen draufgelegt.

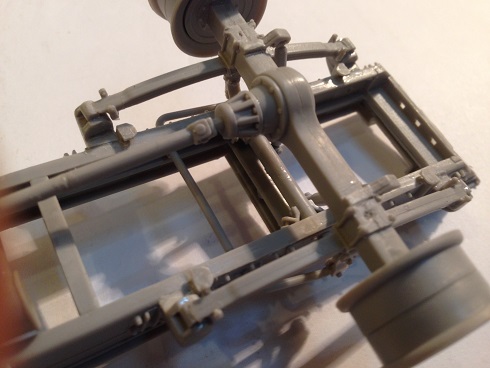

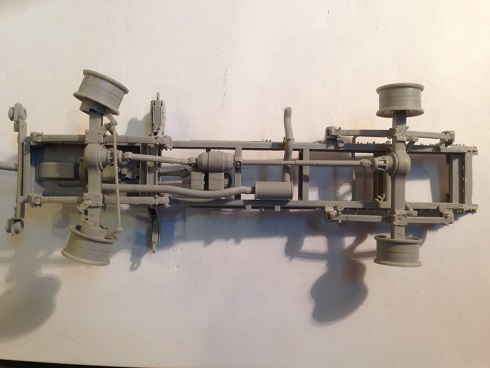

Die gesamte hintere Aufhängung ist selbst gemacht und dem Original 12M18 nachempfunden.
Da ich nicht weiss wie ich hier Bilder einfügen kann (bitte um PN) hier der Link zu einem öffentlichen Album von mir:
1drv.ms/1BlMcDT
LG, Andreas

Hallo Andreas,

das sind ja Hammerteile. Tolle Arbeit. Wie gestaltet man so etwas? Hast Du Dir die ganzen Vorlagen aus den Original-Konstruktionszeichnungen erstellt? Wie lange hast Du dafür benötigt?
Viele Fragen auf die ich vor Staunen keine Antworten habe.

Hi,
Grundlage war der Vakku-Tiefziehbausatz vom Österreichischen Bundesheer. Als ich die Kabine ausgeschnitten hatte - Fenster besonders mühsam - und gefeilt, geschmiergelt, geklebt, gefüllert und wieder geschmiergelt hatte, war mir das Fahrgestell des Vakku-Bausatzes zu minderwertig und zu kurz.
Trumpeter bietet den Amerikanischen Steyr 12M18, den FMTV, als Bausatz an - leider bekam ich nur die gepanzerte Version in 6-rädrig. War aber wurscht, die Kabine hatte ich ja schon.
Also passte ich die zu grosse Inneneinrichtung des FMTV an allen Seiten so an, dass die Kabine vom Vakku-Bausatz drüberpasste.

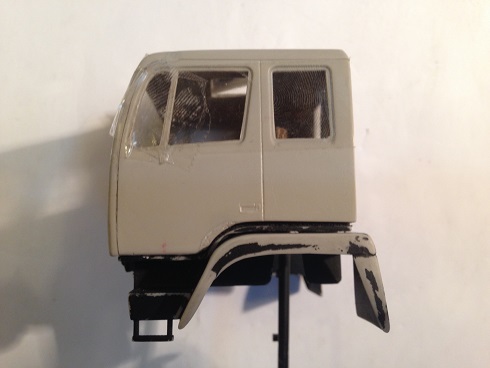

Die Kotflügel nahm ich vom Vakku-Bausatz und passte sie mit zusätzlichen Platten an die Bodenplatte des FMTV an.

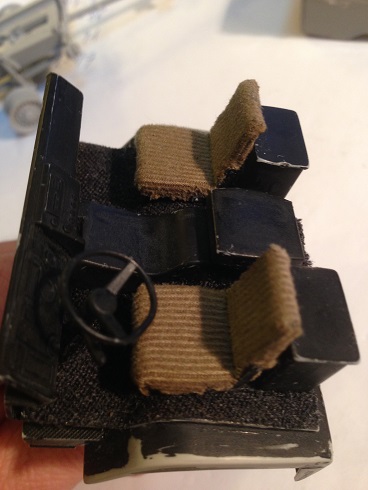

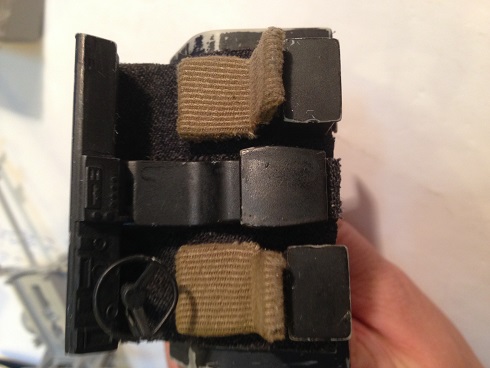

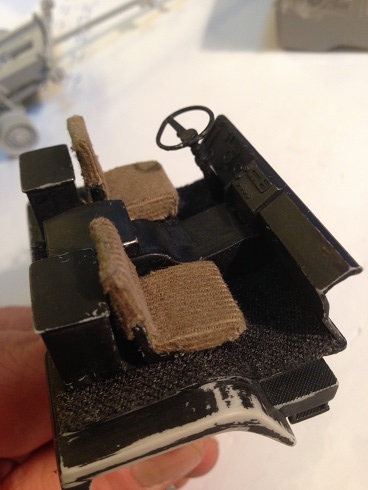

Die Sitze bezog ich mit alten Hosen/Jeansstoff, eine grausliche Fitzelei ...

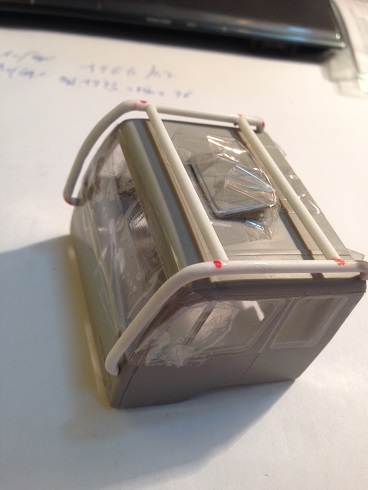

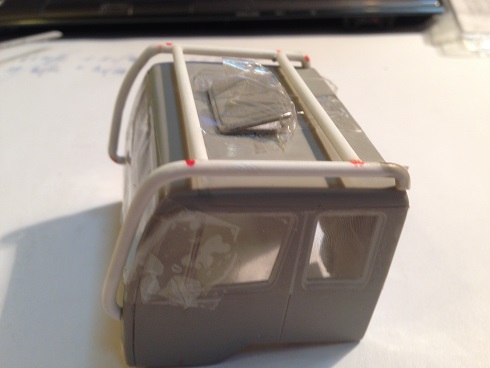

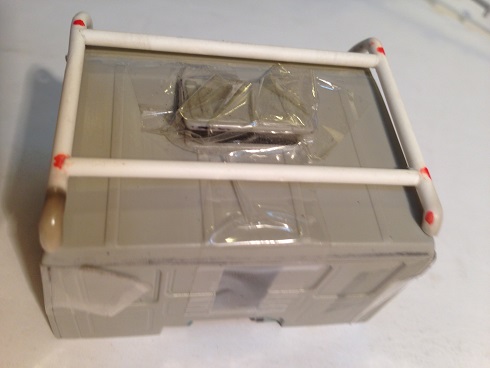

Den Gepäckträger baute ich aus Plastikstangen, erwärmte sie über einem Feuerzeug und bog sie über in ein Holzbrettchen eingeschlagenen Nägel in der Shiloette der Kabine - das funktioniert nicht gut, ich experimentiere jetzt mit einem Heissluftföhn zum Abbeizen von Farbe. Oben wird eine Kiste und ein Reifenmantel für Sprengringfelgen draufkommen, so wie in Realität geplant.

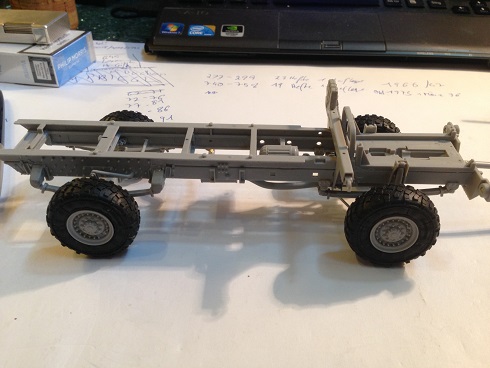

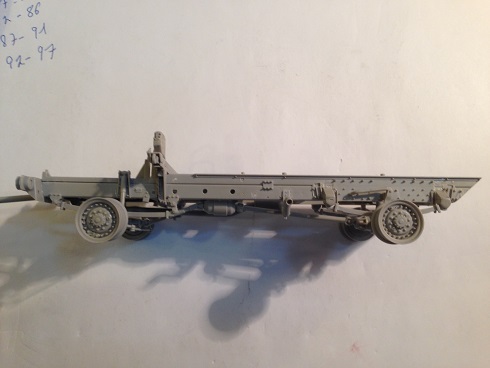

Das 6-rädrige Fahrgestell ist ziehmlich genau richtig lang.
Die vordere Aufhängung ist ziehmlich original Steyr, konnte so bleiben. Die Lenkung funktioniert, die Federung funktioniert auch ein bisserl weil tw. in Laschen gesteckt und nicht geklebt.

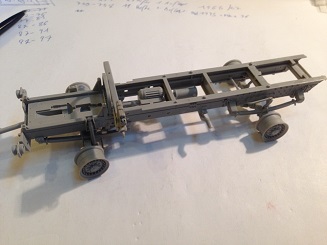

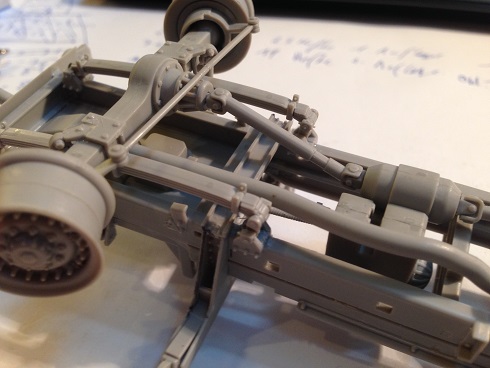

Die hinteren Ferderpakete drehte ich um - aus 2 Achsen hinten werden so eine - schnitt einiges weg und baute eine komplet neue Aufhängung inkl. Ferderaufhängung, Federbolzen, Stabilisator mit dazugehörenden Laschen, Stossdämpfer inkl. neue Fahrgestellbrücken.
Den Fahrgestellumbau realisierte ich aufgrund von Fotos aus dem Internet, hilfreich waren die Fotos von der Fahrgestellverlängerung von Christian Tragler, siehe www.rhino-trucks-camp.at

Die Räder - vom FMTV - lassen sich drehen und haben die Dimension 395/85 R 20, Michelin XZL - steht drauf und sind aus Gummi, tolle Optik. Der Vakku-Bausatz hat Plastikräder die man zusammenkleben muss. Da der FMTV 6-rädrig war habe ich jetzt auch 2 Ersatzreifen, super, kommen an den Heckträger bzw. da Sprengringfelgen eine Karkasse ohne Felge aufs Dach.
Die Kabine möchte ich aus 1,5 mm Modellbauplatten realisieren.

Der Heckträger ähnlich wie bei Blattl Expedition, blattlexpedition.com , hab ich am Erzberg letztes Jahr gesehen, nur mit dem Hilfsrahmen verbunden, abnehmbar. Muss aber nicht aus Edelstahl sein in real ... und Reservereifen muss auch drauf.

Das Modell hat den Massstab 1:35 - d.h. der Radstand in Realität wäre ca. 4 Meter. das ermöglicht eine Kabinenlänge Aussenmass von ca. 5,6 Meter. Für ein Atacama-Innendesign optimal, siehe www.actionmobil.com

Die Lackierung werde ich mit einem Anfänger-Airbrush-Set mit Druckluft aus Dosen um ca. EUR 50,- realisieren.
Das ganze dient der Vorbereitung meines echten Expeditionsmobils, leider bin ich finanziell momentan nicht in der Lage loszulegen, aber Erbe winkt ...

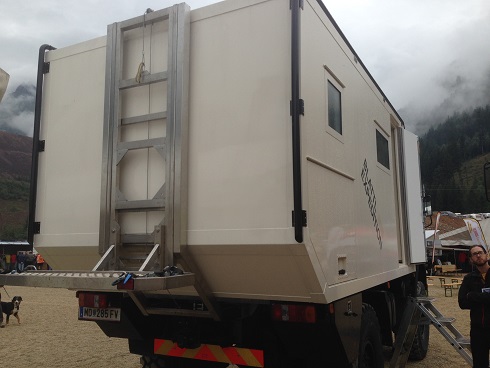

Ich häng noch ein Bild vom Heckträger vom Blattl an ..

Weiters plane ich die Inneneinrichtung in einer 3D-Planungssoftware: Sketchup, sehr leicht zu erlernen, sofort Ergebnisse, online zu installieren, 30 Tage Probezeit bevor Kauf.

Angefangen hab ich die Planung (Länge Fahrgestell, Kabine aussen und innen) in Excel, die Datei sende ich gerne bei Nachfrage per PN.

Bei weiteren Fragen - einfach fragen!
LG, Andreas

Hallo Andreas,
langwierige und tolle Arbeit, wünsch dir, dass das Ganze im Original bald losgehen kann . Gibt's denn den Bausatz von Vaku überhaupt noch?
Gruß
Bernd

Hallo Bernd,
Du hast es richtig geschrieben: Vaku .. von Vakuum ...
Nein, den modellbausatz von HSV gibt es nicht mehr , nur mehr per Gelegenheit auf Flohmärkten, Ebay, oder Ähnlichem ...
Ich empfehle den leichter zu bauenden und detailierteren Modellbausatz von Trumpeter, guckst Du hier:
f3.webmart.de/f.cfm?id=2078181&r=threadview&t=4014135&pg=1
www.amazon.de/Trumpeter-01004-Modellbaus...andard/dp/B001N2EKZ0
Die gepanzerte Version ist natürlich auch zu haben:
www.amazon.de/Trumpeter-01009-Modellbaus...-Armor/dp/B00A0AHHGA
Und die lange gepanzerte Version:
www.amazon.de/Trumpeter-01008-Modellbaus...ef=pd_bxgy_toy_img_y
Auch hier:
www.besserepreise.com/index.php?page=pro...-tru&portal=94511215
www.hitmeister.de/product/300728295/?utm...id_unit=187200461006
direkt.jacob-computer.de/_artnr_2121762.html?ref=109

LG, Andreas
