Anschluss von 10mm² Kabel für Musik

Hallo Zusammen,

ich verbaue grade eine Musikanlage und muss dafür noch ein 10mm² Kabel in den Staukasten hinter den Sitzen ziehen.

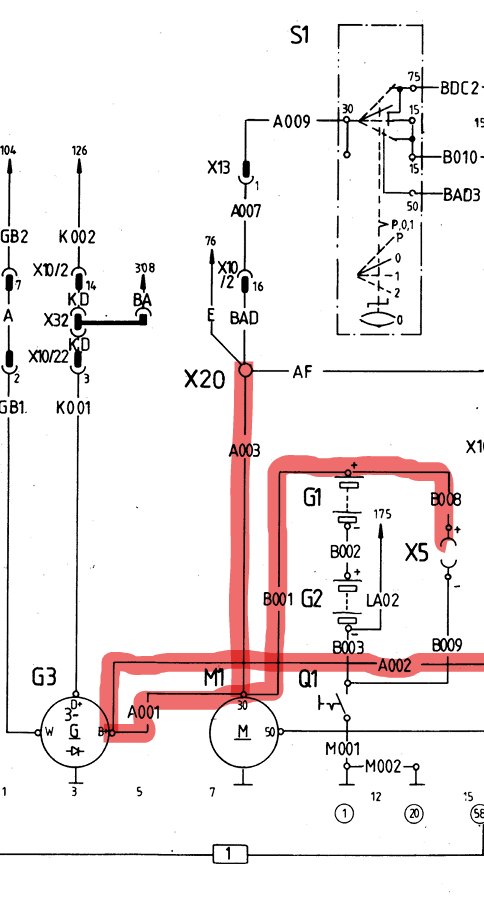

Kann mir einer Sagen ob ich im Fahrerhaus eine Möglichkeit dafür habe? Ich habe schon nach dem Hauptverteiler gesucht kann das Versorgungskabel aber nicht finden. Nach Plan sollte es eine Klemme X20 geben die dafür ausreichen müsste, aber wo finde ich die?

Sollte ich doch mein Kabel von der Batterie her holen müssen, weiß jemand wie ich in das Fahrerhaus komme mit dem Kabel, also den Kabelweg?

Vielen Dank schonmal im Voraus
Jens

hi,
bist du sicher x20?

Ich meine X sind die Stecker, aber selbst da finde ich keinen X20!

Ich denke schon...
Zumindest nennt die sich "Leitungsverbinder 30 Verbraucher"



Moin,
such dir mal die Umbauanleitung ÖBH-2. Da sind die geänderten Schaltpläne und die Leitungsführung drin. Kabelfarben stehen auch drin.

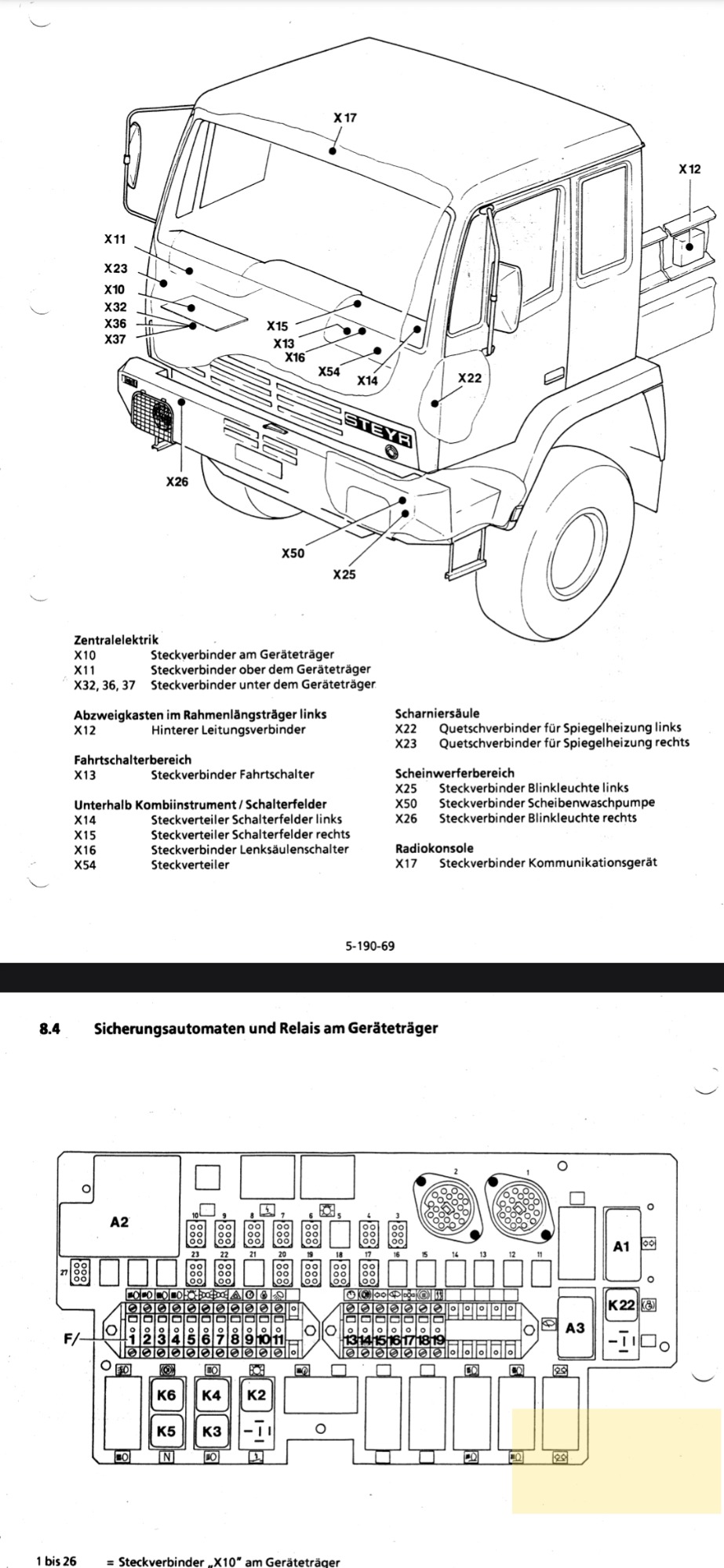

Wenn du dann noch einen scheuen Blick auf den Geräteträger Zentralelektrik wirfst wird dir der Klemmblock X20 förmlich ins Auge springen.
Ansonsten sind TDB 5-190-01 und TDB 1-4, Seite 73, Abb. 55  hilfreich.
Kannst du dir aber auch sparen und gleich von den Batterien neu verkabeln weil du dort nur 8mm² findest.


Danke für die zusätzlichen Informationen! Ich hatte das schon fast vermutet. Habe gestern noch am Steyr gebastelt und den Entschluss gefasst das ich doch ein neues Kabel von der Batterie aus ziehe. Ist einfach sicherer und sauberer.

Danke!

Moin,
zusätzliche Masseleitung nicht vergessen.
Die vom Fahrerhaus ist auch nicht dicker.

Geht das Fahrerhaus nicht über den Rahmen zurück, hat das einen separaten Anschluss? Masse Batterie geht laut Plan direkt auf den Rahmen.

Moin,
die Fahrzeugmasse liegt direkt auf dem Rahmen. Weil das Fahrerhaus kippbar gelagert ist gibt es dafür eine separate Masseleitung, ist vorn rechts auf dem Rahmenlängsträger angeschlossen.

Hallo,
10mm² für Musik?
Ist das nicht etwas sehr groß, bei 2m und 24V sind das 960W Stromlast .
Schau mal hier vieleicht hilft es beim berechnen.
www.blauwasser.de/yachtelektrik-diagramm...uerschnitt-ermitteln
Gruß
Horst
