Anlasser vom Steyr 8075 BJ 1989

Hallo Zusammen
Ich brauche etwas Hilfe beim Steyr 8075 /Swiss Exclusive), Baujahr 1989.

Der Traktor springt nicht mehr an oder nur noch per Zufall. Lange Zeit startete der Traktor nach 2-5 versuchen. Etwas mit Ganghebel rumspielen und er startet. Aktuell braucht es x Versuche, eher Zufall dass er startet.

Was habe ich gemacht.
- gemessen ob 12V unten beim Anlasser ankommen. Beim Dauerplus (Klemme 30) messe ich 12.4 V.
- Nach Internet Recherche habe ich den Anlasser kurzgeschlossen. Ein Brücke mit Gabelschlüssel der zwei M8 Bolzen (siehe Bild). Der Traktor startet sofort.

Weitere Interne Recherche... nun bin ich der Meinung, ich habe die falschen Klemmen kurzgeschlossen. Gemäss dem Bild Klemme 30 mit der Klemme 31 (Beides M8). Aber warum sprang der Traktor an?

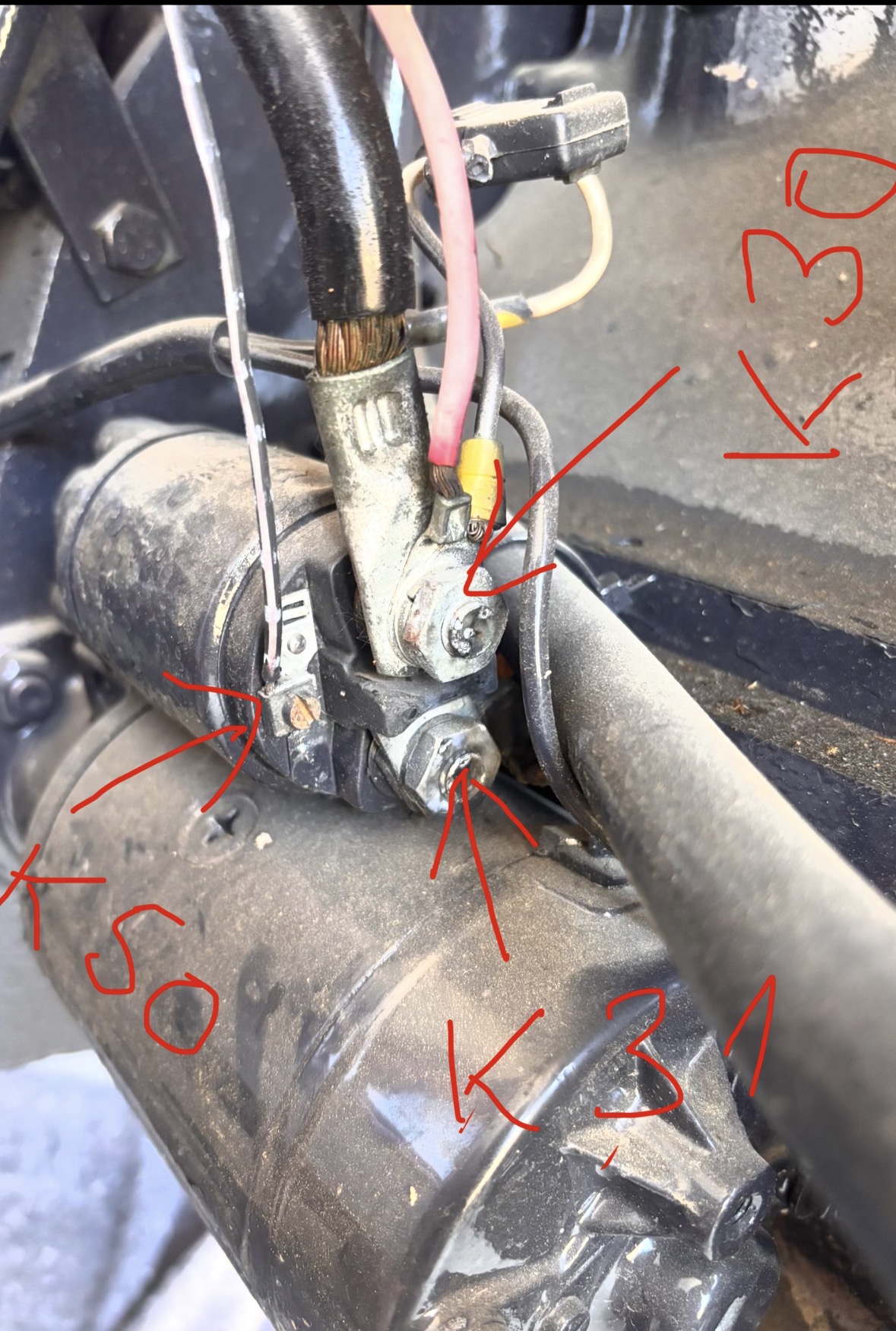

Ich habe auf dem Foto die Klemmen 30, 31 und 50 gekennzeichnet, kann mir jemand bestätigen, ob das so richtig ist? Wenn richtig, habe ich tatsächlich die falschen Klemmen kurzgeschlossen, kurzschliessen sollte man doch K30 mit K50 oder?

Vielen Dank und Gruss
Mathias

Hallo Mathias,
wir kennen uns eigentlich bei den Steyr LKW,s aus aber was Anlasser überbrücken angeht kann ich dir auch helfen. wenn du klemme 30 und 31 überbrükst dann läuft nur der Motor von Anlasser aber er rückt nicht ins zahnkranz ein somit kann der Motor Starten. wenn du Klemme 30 und 50 überbrückst dann rückt der Magnetschalter ein und der Motor Startet. Vorsicht beim Anlassen können sehr hohe Ströme fliesen und es ist keine sicherung vor dem anlasser. ich vermute das du an deinem Traktor auch eine Leerlaufüberwachung hast (Gang Schaltung in Neutral stellung) vileicht ist dieser Schalter Defekt.

Vielen Dank Merts

ok, dann werde ich die Klemme 30 und 50 auch noch überbrücken. Sollte der Traktor problemlos starten würde es bedeuten, dass der komplette Anlasser mit Magnetschalter funktioniert.

Somit kann das Problem nur noch am Zündschlüsselschloss oder an einem möglichen Sicherheitsschalter liegen. Ich gehe jetzt einfach mal davon aus, dass die Kupplung und der Fahrersitz keine solchen Sicherheitsschalter hat. So käme nur noch die Leerlaufsicherung, bzw. Anlasssperre in Frage.

Weiss jemand wo dieser Schalter beim 8075er verbaut ist?

Vielen Dank und Gruss
Mathias

Hallo,
möglicherweise hat der unten am Kupplungspedal auch schon einen Sicherheitsschalter, wie die Nachfolger.
Grüße

Klemme 30 mit 50 überbrückt, der Traktor startet problemlos. Daher sollte der Anlasser i.o. sein. Es kommen einfach kein 12v an der Klemme 30 beim Anlasser an.

Folgende Sicherheitsschalter gefunden und überbrückt - nichts passiert:
- unten, unter der Gangschaltung (beim Getriebe)
- gleich vor dem Sitz am Boden (mit einem 8cm runden Deckel abgedeckt)
- Kupplungspedal kein Sicherheitsschalter gefunden

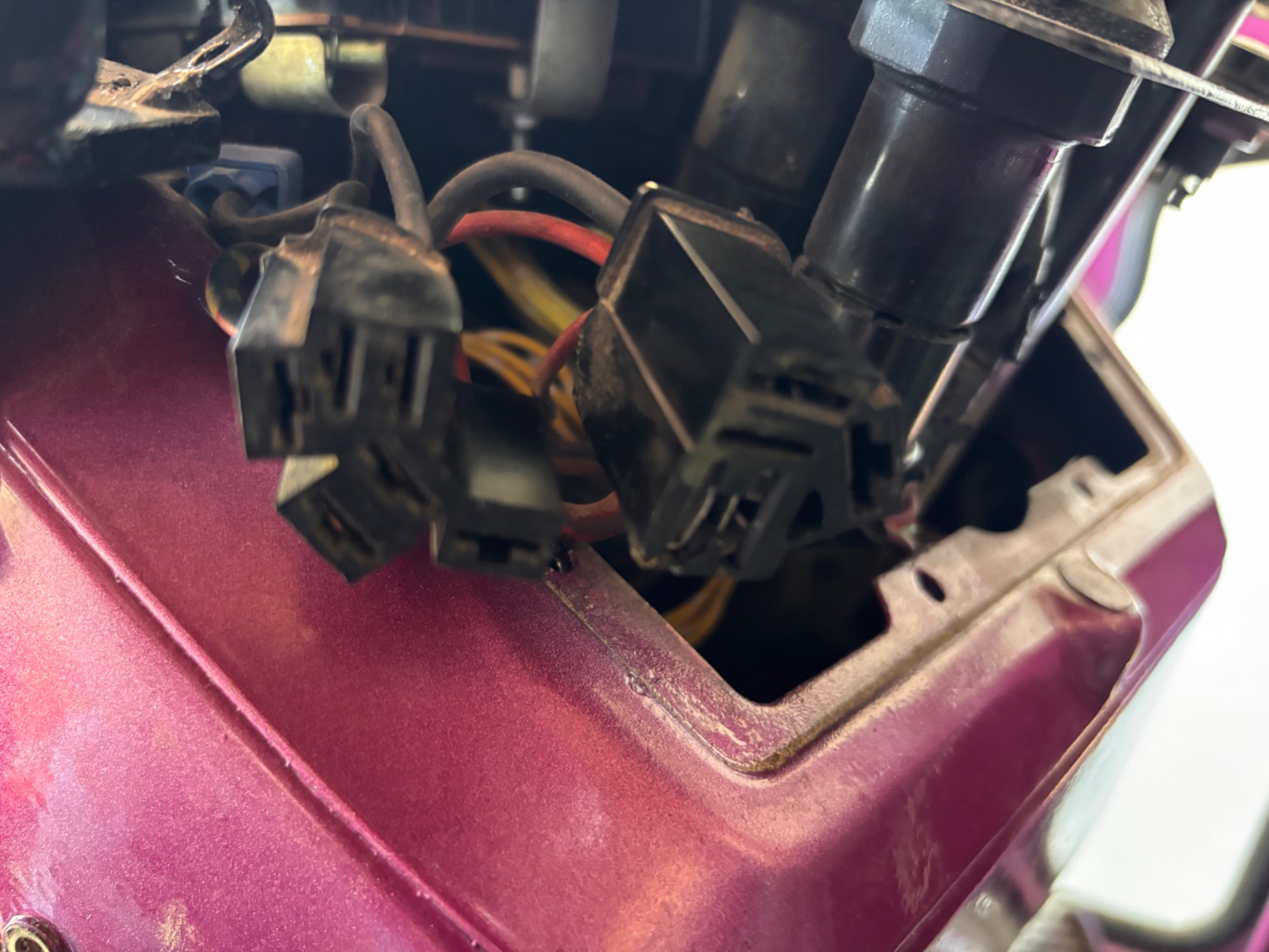

Jetzt habe ich das Zündschloss freigemacht. Seit ich an den Kabel hinter dem Zündschloss etwas rumgefummelt habe, funktioniert der Start wieder häufiger. Vor allen kommen jetzt häufiger am Anlasser Klemme 30 6V an. Reicht natürlich nicht zum starten.  Ich möchte nun alle Kabel die ans Zündschloss gehen mit neuen Flachklemmen bestücken. Die zwei Mehrfachstecker (siehe Bild) sehen nicht mehr so toll aus.. sehe auch nicht rein ob die Verbindung Kabel zum Flachstecker noch i.o. sind.

Folgende Fragen:
- Weiss jemand wo ich diese Mehrfachstecker her bekomme? Wenn nicht mach ich das einfach ohne Mehrfachstecker.

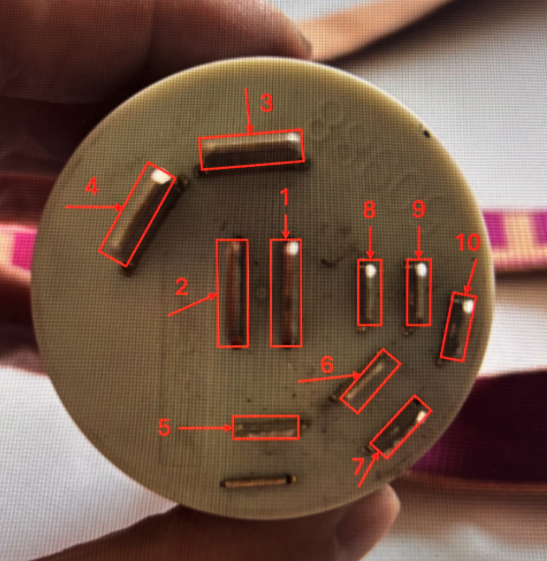

- Weiss jemand welcher Flach-Pin hinten am Zünschloss (siehe Bild) für was ist? Gibt es ein Schema?

Es handelt sich um das Zündschloss Delphi 50988 / Typ Merit. Ich finde immer nur folgendes:
 0 - 1 <- 2 <- 3 - 12V: 30-58: 8A, 30-15/54: 35A, 30-19: 60A, 30-17: 60A, 30-50a: 18/60A

Das sagt mir aber nicht welche Pins z.b. 30-50a sind

Liebe Grüsse Mathias

Hallo,
wennst nur 6V am Starter bei Klemme 50 hast, dann ist wohl das Kabel oder Stecker komplett verschmort oder oxidiert.
Schau diesen Stecker genau an, sonst tausche das Zündschloss (ca. 60.-), kann auch innen verbrannt sein.
Grüße
