Eingangssignal "Motor läuft"

Hallo zusammen,

ich habe eine 55A Lichtmaschine verbaut und möchte mit dieser meine Aufbaubatterie laden.
Als Ladebooster verwende ich einen MAC Plus von Mastervolt.

Der Ladebooster benötigt ein Eingangssignal "Zündung ein" oder noch besser "Motor läuft".

Weiß jemand wo ich das Signal am besten abgreifen kann?

Viele Grüße
Rookie

Der Ladebooster benötigt ein Eingangssignal
Weiß jemand wo ich das Signal am besten abgreifen kann?

Hallo rookie,
ein solches Signal ist meines Wissens nach beim STEYR nicht direkt zugänglich, d.h. man muss es sich selber "basteln".
Ich würde, wie im angefügten Schaltplan zu sehen, ein 24V Relais an X15 anklemmen. Dieses müsste schalten, sobald der Motor läuft d.h. die Lichtmaschine arbeitet. Über einen potenzialfreien Kontakt könnte man dann ein Signal, oder wie im Schaltplan eingezeichnet, eine 24V Spannung zum Ladebooster schicken.
Ich habe diese Schaltung selber nicht getestet, es ist lediglich die Lösung, die ich selber bei mir anwenden würde, wenn ich sie dann bräuchte.

LG:   Paul

Servus Rookie,
    Ladebooster verwenden das D+ Signal der LiMa für die Information, dass die LiMa funktioniert und somit die Verbindung Starter- und Aufbaubatterie hergestellt wird.
Paul hat Dir den richtigen Stromlaufplan angehängt, ein zusätzliches Relais ist aber nicht unbedingt notwendig, da der Ladebooster über diesen Kontakt keine Leistung abnimmt.

LG Stefan

Hallo Rookie,

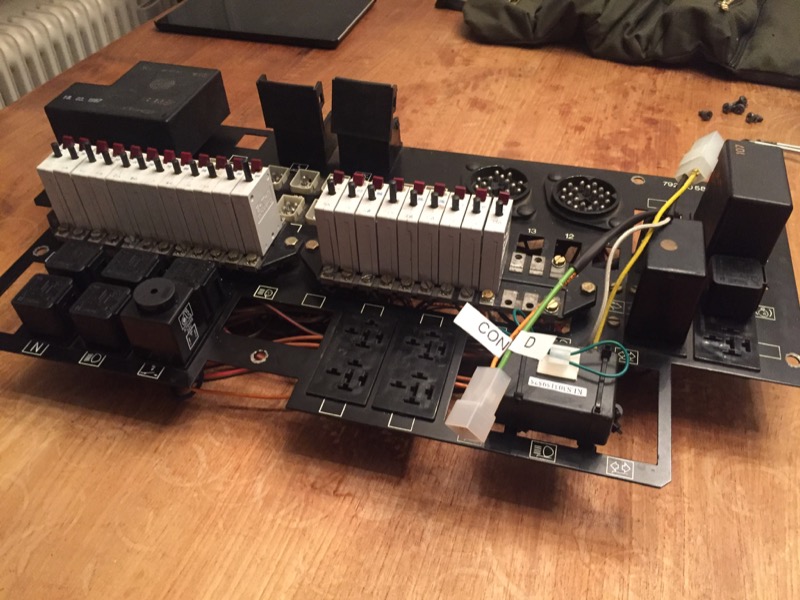

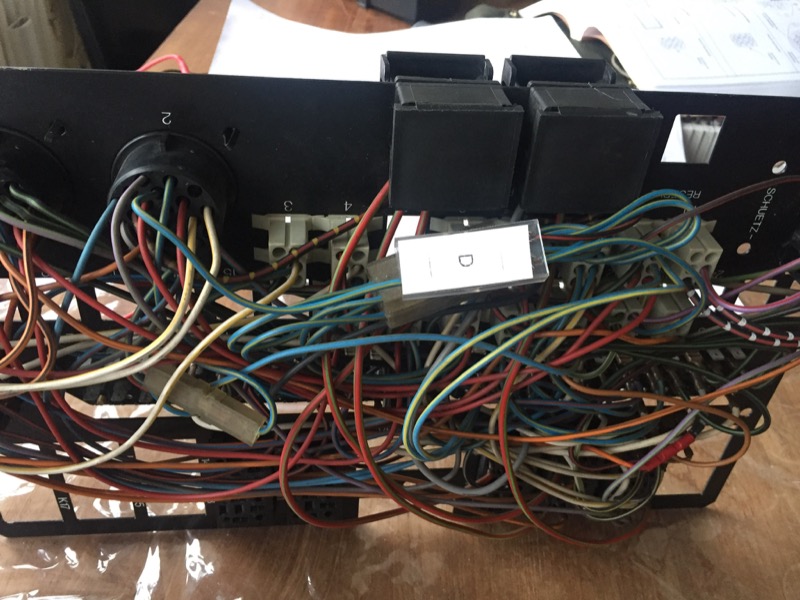

Anbei nochmal in bild zu was Stefan hier gerade geschrieben hat. Ich hab mir Signal 15+ (contact an) sowie das D+ (motor lauft) bei mein vorletzte sanatisierung von Geratentrager über ein steker abgenommen zur weitere verwendung.

-R (uud)

Vielen Dank für die Hilfe

Da mach ich mich morgen gleich dran.

Grüße Rookie

Hallo Rookie,

für den Mastervolt mac plus brauchst du das nicht!

Du musst lediglich am Mac plus einstellen ab welcher Spannung er
laden soll! Wenn der Steyer nicht läuft hat die Batterie etwa 25 bis 26 Volt,
wenn die Lichtmaschine liefert sind wir flott bei 27 bis 28 Volt
das kannst du genau für diesen Zweck nutzen.

Wenn du noch mehr Information benötigst, schreib mir einfach

Liebe Grüße
Michael
