Stromlaufplan Innenbeleuchtung Verständnisfrage

Hallo

bei mir ging die Innenbeleuchtung nicht .
Habe mit dann mittels Stromlaufplan auf die Fehlersuche gemacht und bin etwas verwundert.
Die Innleuchte kann ja über den Schalter drei Stellungen.
- Dauerlicht , bei mir ist es Sicherung 11 nicht 8 wie in der TDB.,mit rot-weißem Kabel.
- Türöffner: mit braun weiss über die Türenschalter zur Masse
- und aus.

Das mit der braun-weissen Masse hatte mich verwirkt, da die türgeschaltete Innenleuchte nur geht, wenn ich in der Lampe plus - rot-weiss über die normalen Masse Kontakte der Birne anschliesse in der Lampe. Dachte Plus müsste immer hinten an die Birne.

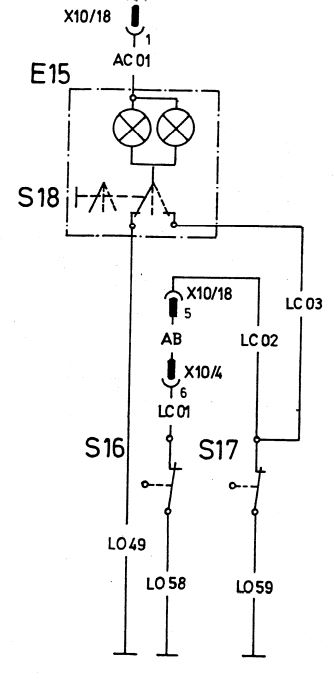

Im Stromlaufplan hatte ich S18 nicht verstanden.

Oder habe ich da was falsch gemacht.




Danke VG Thomas



Moin,
die Innenbeleuchtung gehört auf F8, die Leseleuchte auf F10.
Wenn das bei dir anders ist hat schon mal jemand dran rumgebastelt. Da hilft dann nur noch eifriges nachverfolgen und reindenken was der Vorgänger mit einer Änderung erreichen wollte.
S18 ist der Schalter in der Leuchte. Wenn du von vorn draufschaust ist links gedrückt Dauerlicht, Mitte aus und rechts Türsteuerung.
Viel Spass beim suchen.

Hi Klaus,
muss dann mal recherchieren , danke

Aber das "scheinbar" Masse und plus an der Lampe vertauscht sind ist korrekt, oder sehe ich das falsch?

Danke Thomas

Hay Thomas,
du kannst Verbraucher Masse und Plus schalten,wie du es brauchst.
S18 ist der Schalter in der Lampe,siehst du im Schaltplan an dem Kästchen.(hat Klaus schon erklärt)
Plus wird vieleicht in Verbindung mit Licht algemein freigeschaltet und Masse kommt dann entweder direkt oder über die Türkontakte.(doppelte Abhängigkeit)
Die Lampe selber darf dadurch kein Kontakt zur Masse haben.
Gruß
Horst

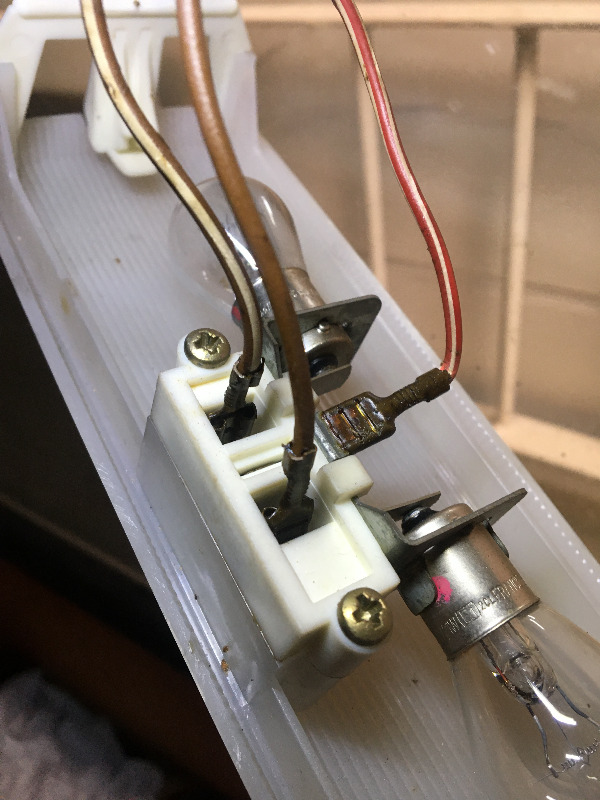

Moin, um mal Licht ins Dunkle zu bringen:



So sieht die Originalbeschaltung aus.

top danke,
so habe ich es nun auch
hätte es halt anders erwartet.

läuft nun.

Danke für die Hilfe

Bis bald in Gedern

ich hatte auch 2 verschiedene Birnen  , einmal ne normale und eine verspiegelte, das hatte mich verwirrt.

VG T
