Explosionszeichnungs Vorderachsgabel gesucht

Hallo liebe Steyrfahrer,

hat jemand von Euch eine Explosionszeichnung der Vorderachsgabel. Leider ist im Eldos bei der Ersatzteilaufstellung keine Zeichnung vorhanden.

LG Michael



Hallo Michael,

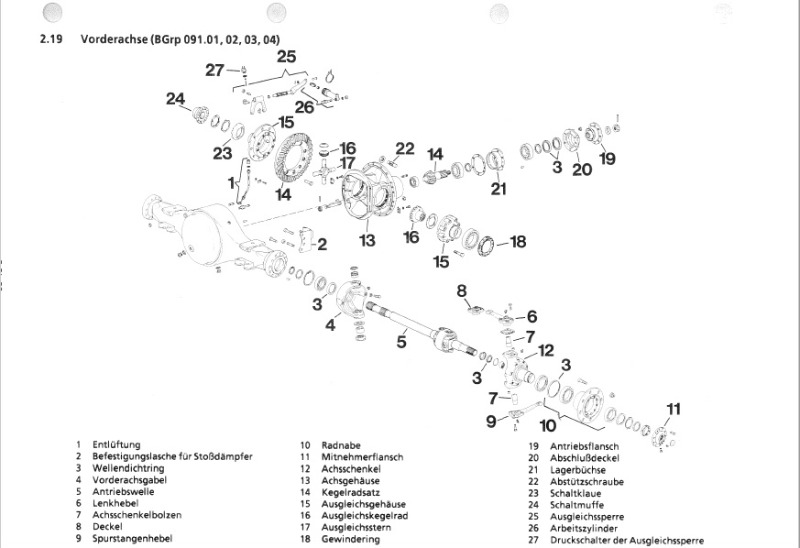

alles was m.E. gibt ist diese Zeichnung aus dem Technischen Dienstbehelf, Du findest sie dort in besserer Qualität auf den letzten Seiten. Im Anhang habe ich Dir die Seite extrahiert und ergänzt.



Ich hoffe es hilft.

LG Ronald


Hallo Ronald,

ich Danke Dir für den Hinweis. Leider sind dort die Teile auch nicht aufgeführt. In der Eldosaufstellung Vorderachsgabel fehlt leider die Skizze.
Es geht mir speziell um die Büchsen, Axialkegelrollenlager, Wellendichtring, Rillenkugelllager. Diese Teile sind im Achsschenkel eingebaut.

LG Michael



Hallo,
Es gibt den Bericht von Letnei, der hat dankenswerter Weise auch eine komplette Teileliste MIT Bezugsquelle zusammengestellt. Ich muss sagen, mit seiner Anleitung ist es (fast) ein Kinderspiel.

Servus,

der Bericht mit den tollen Bildern und der Stückliste war nicht vom Thomas (Letnei).

Mir geht es aber darum ob jemand eine Übersichtsskizze hat. Die Seite mit den Ersatzteilnummern im Eldos hat diese leider nicht.

LG Michael
