Zwischenrahmen “thinking out of the box”

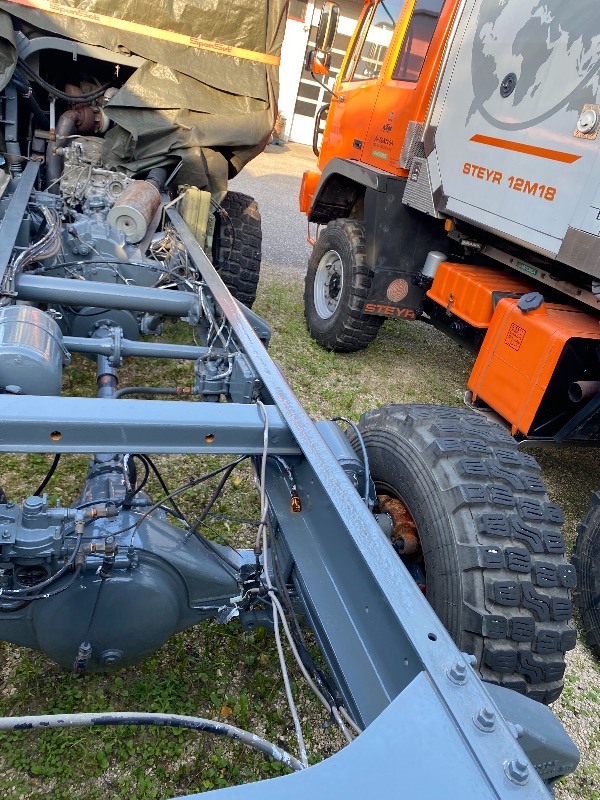

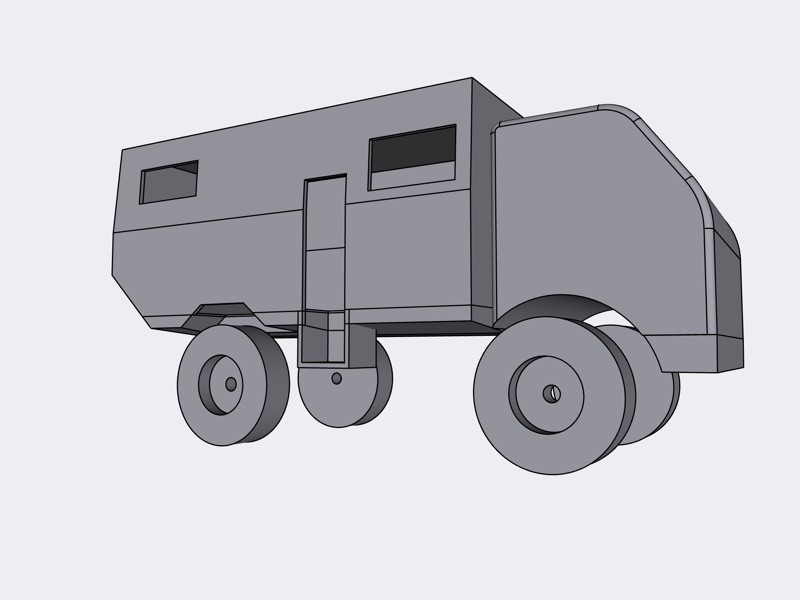

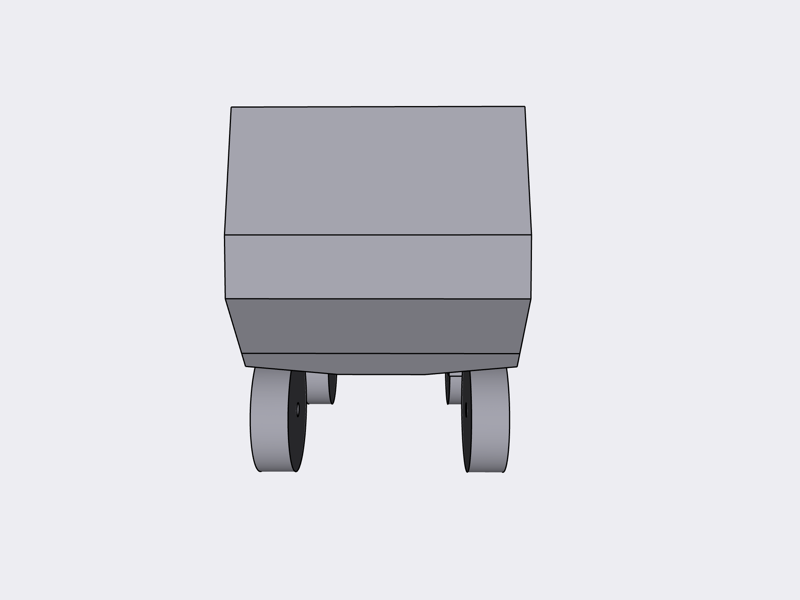

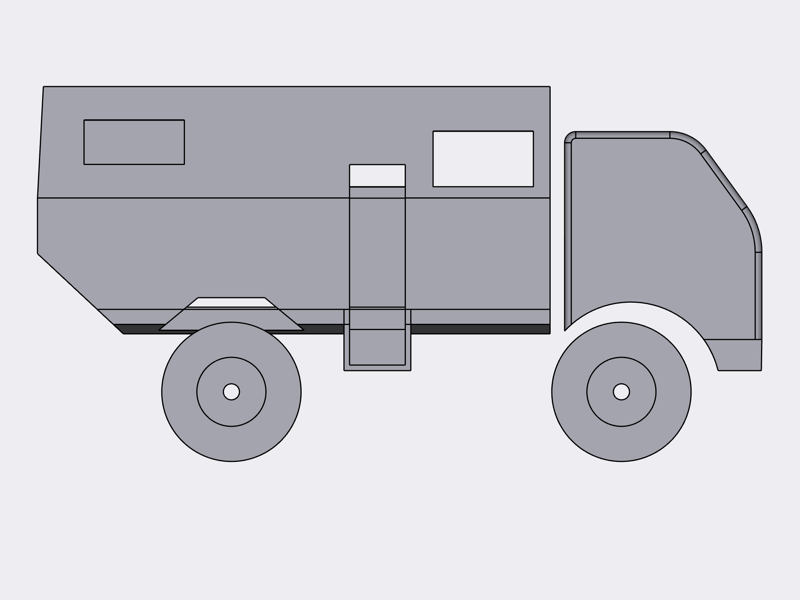

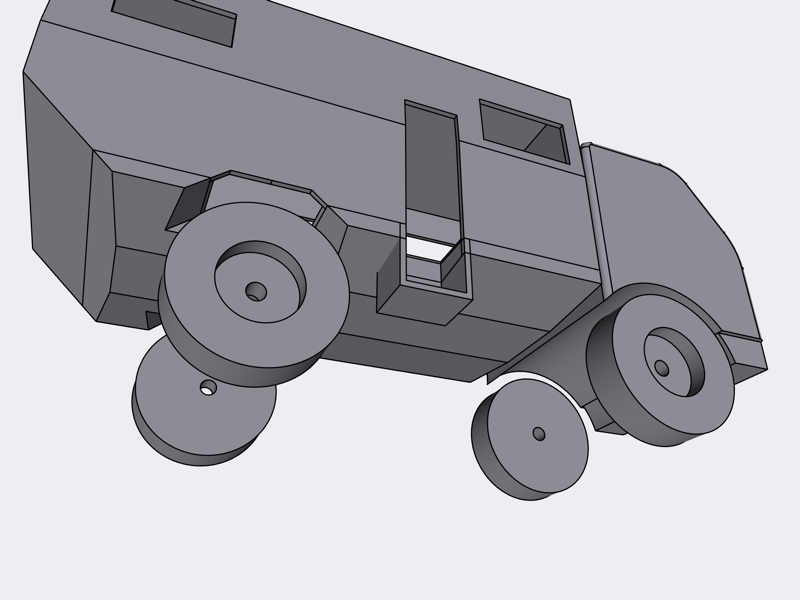

Ich habe mal so die ersten Entwürfe angeschlagen mit Schwerpunkt Koffer das Fahrzeug dient nur als Vorlage für das gesamt Bild. Der Grundriss ist eigentlich auch schon klar, ein Grossteil an Technik wird im doppelten Boden (Tanks,Leitungen Leerrohre…..) untergebracht. Habe da so einige Ideen mit der „Haustechnik“ Heizung,Strom, Wasser. Da ja all dies in die Kofferkonstruktion integriert wird  bedarf es  einiges an Deteilplanung. Bis auf weiteres.Patrick

Etwas Vorarbeit wurde vom Vorgänger schon geleistet, für mich ist es jetzt so der Status Quo. Die Arbeiten am Fahrzeug beginnen nächstes Jahr bis dahin sind bereits schon Einzelteile der Inneneinrichtung vom Fahrerhaus bei mir zum Aufarbeiten und erneuern in Arbeit.
Die umfangreichen Planungsarbeiten sind aber im Moment die Hauptaufgaben und somit Priorität nummer 1.
Es gilt ein Gesammtkonzept zu definieren, was sind die Ansprüche? Wohin soll es gehen oder für welche Bedingungen soll es ausgelegt sein? Welche Probleme ergeben sich bei Umwelteinflüssen (grosse Hitze, tieve Temperaturen)? Welche Ressoursen und wieviel davon benötige ich (Wasser/abwasser, Strom,Gas,Diesel) will man ein Gasfreis Koncept?..............
Durch die von mir angestrebte Intergrierte Bauweise sind die Haubtsysteme also Wasser/Abwasser, Strom, Heizung beriets vor beginn der Wohnkabiene zu definieren da die Einbauten, wartungs und reparaturarbeiten den notwendigen Platz und zugänge erforden.
Auf jeden Fall ist es eine ziemlich umfangreiche Aufgabe, macht aber gerade eben darum einen riesen Spass.
Ich werde hier von Zeit zu Zeit den "progress" meines Projekt s einstellen und hoffe auf einen offenen Gedankenaustausch. Ich bin überzeugt da kommen noch viel gute Ideenen oder Empfehlungen von eurer Seite. Ich auf jeden Fall bin offen für alles.

Sdchöne Grüsse
Patrick

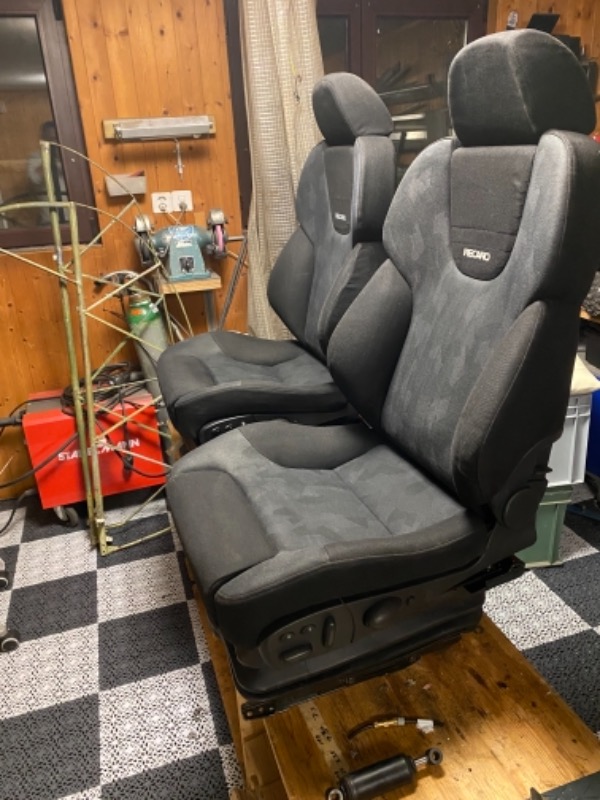

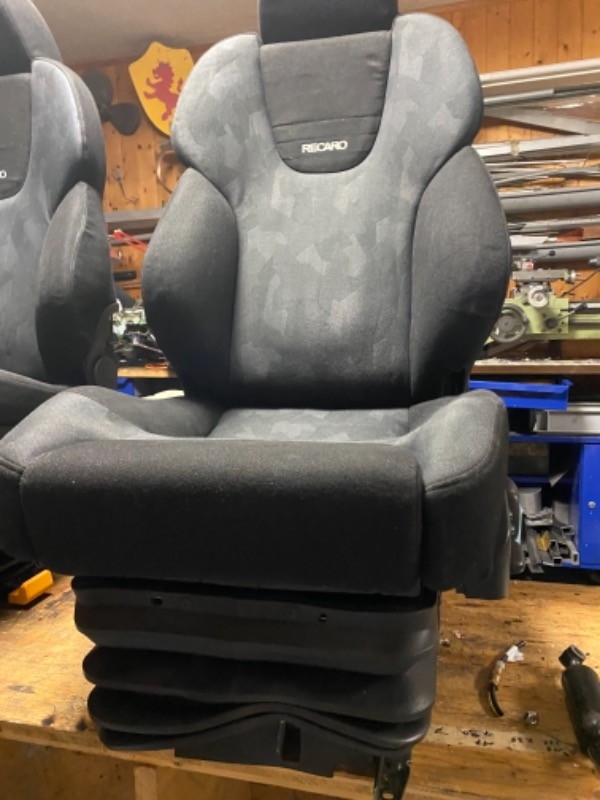

Sicher nicht Priorität Nr.1 aber hat sich gerade so angeboten, habe zwei Recaros Komfort auf die originalen Konsolen ( natürlich generalüberholt und Dämpfer ersetzt) umgebaut, somit Thema Sitze abgeschlossen. Dauert noch etwas bis die dann wieder eingebaut werden können.

Grüße Patrick

ps interessiert das hier überhaupt jemand, sonst lasse ich solche Bagatellen zukünftig?


Hallo Patrick,

Ich finde es gut wenn mal einer neue Wege geht wenn die Möglichkeiten und das Wissen vorhanden ist. Auch wenn ich wahrscheinlich nichts zu deinem Prokekt beisteuern kann an Wissen, lese ich doch gern wie andere bestimmte Probleme lösen. Also von meiner Seite bitte weiter bericheten.


Hallo Patrick,
Kompliment zur Entscheidung andere Wege zu gehen.
So habe ich es auch oft gehalten, mal mit wenig Erfolg aber eben auch oft mit dem gewünschten.
Das spannende und oft der Antrieb ist die Aussage "das geht so nicht, dies oder das Material nimmt man dafür nicht"......
Mit GFK bin ich groß geworden (Buggys auf Käferbasis), der letzte war aus Kohlefaser (eigentlich annähernd unbezahlbar aber geil). Das ein Kunde/ Bekannter von mir allerdings einen Draht zu einem Autoklav hatte ging es dann.....
Bin gespannt wie es weitergeht......
Bei mir wird es auch eine GFK-Kabine (Basis LAK2) evtl auch mit Cormaster.
Habe die Tage mal mit der Offroad Leichtbaumanufaktur in Berlin gesprochen, die bauen Kabinen so wie du erst dir gerade auch denkst.....
Wenn man überlegt das dann so ein Teil fertig ausgestattet unter 1 Tonne kommt ist es schon klasse....
Gut auch das die Geldbörse auch direkt "Gewichtstoptimiert" wird......
Gruß Udo

Danke Maik werde ich machen.

Danke Udo, ja sicher ist auch das der Stahlbauer aus Stahl baut und das für richtig hält, so wie ein Hölzler sich mit Holz gut auskennt und dass bevorzugt. Das ist auch völlig in Ordnung so und soll auf keine Art und Weise wertend sein.
Leider besitze ich keinen Autoklaven mit den Massen 5x3x2.5 m aber ich denke das mein Konzept welche ich mir ausgedacht habe fünktionieren wird, natürlich wird es ein Versuchs teilstück der Bodengruppe geben welches dann auch bis zum Bruch belastet wird, est dann falls keine Offensichtlichen Mängel ersichtlich sind geht es an das Original.
Ich habe mir schon einige konventionelle Konstruktionen der Aufbauten und Zwischenrahmen im Netz angeschaut. Bei Einigen kommen mir durchaus auch ? auf andere gehen da schon auch Fundiert zur Sache.

bis auf weiteres
Patrick

Hy Patrick,
die Berliner intergrieren den Zwischenrahmen beziehungsweise die Aufnahmen auch in die Kabine. Teilweise bauen die allerdings die Kabinen auch so massiv/ feste das auf den Zwischenrahmen verzichtet wird
Udo

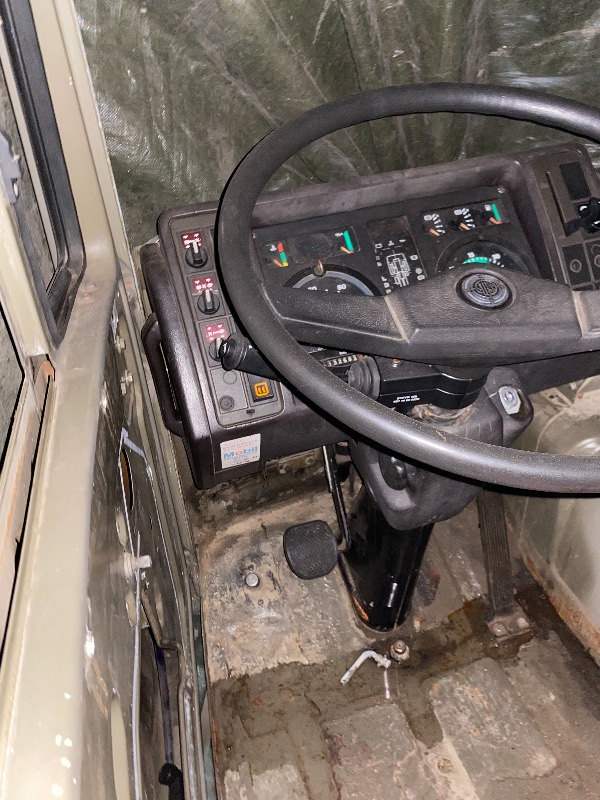

Nun bezüglich Aufbau und Zwischenrahmen sind einige Versuche und Probeelemente angefertigt worden. So richtig los wird es wohl erst in den kälteren Jahreszeiten gehen.im Moment konzentriert sich das Hauptmerkmal auf das Führerhaus, die Blech/Schweißarbeiten sind abgeschlossen ( Bodenblech Fußraum rechts ersetzt.Kleinere durchrostungen an der Hinterseite unten an der Kabiene und Rostbehandlung Windschutzscheibe.Der Durchgang wurde eingesetzt und erste Lackierarbeiten innen an B und C Seulen getätigt.Ist halt auch immer das selbe.Die Türen haben null Rost ( bin echt beeindruckt über Qualität und Verarbeitung) als Beispiel als ich das Bodenblech raustrennte ( hatte nur 2 kleine Löcher ) sah das Blech unten in den Holräumen aus wie neu. Fazit Blech rostet von außen also das was man sieht nach innen und es hätte genügt das partielle zu reparieren ( lernefeckt ).Die ganzen Armaturen/Instrumentenbrett und Kunstoffteile bereite ich auf und werde da die notwendigen Änderungen machen seht ihr später.Dachträger Halterungen habe ich auch bereits angefertigit geschweißt und die Löcher ins Dach gebohrt.(geht in diesem Stadium am besten ) die Gegenhalteplatten muss ich noch machen.Ausblick Nach dem Fahrerhaus geht es an die Arbeiten für Männer!: Ladeluftkühler Umbau, neuer Wasserkühler Luft,Diesel……..Ich weiß jetzt nicht ob das hier jemand interessiert? habt ihr sicher schon zichmal gelesen/gesehen.Ansonsten melde ich mich wieder beim spannenderen Teil, zum Aufbau .( auch für mich spannend) Grüße und genießt den Sommer
Patrick

Die Farben sind drauf. Es ist im Grunde genommen eine 3 Farben Lackierung, innen B und C Seulen wie auch Türen innen und Fälze sind mit 2K Seidenglanz lackiert. Außen Raptor, und die Fensterrahmen sind 2!K schwarz matt lackiert. Viel abdeck Arbeitten und ein paar Meter Klebeband später sieht es wie folgt aus;
Ach ja nicht zu vergessen die zerschundenen Finger vom Schleifen Sotchen und rumfummeln aber auch das regelt sich wider.
Grüße

Hallo Patrick,
ich lese Deine Beiträge mit Spannung, weil mich der Fortschritt am Deinem STEYR interessiert.

"" Nach dem Fahrerhaus geht es an die Arbeiten für Männer!: Ladeluftkühler Umbau, neuer Wasserkühler Luft,Diesel……..Ich weiß jetzt nicht ob das hier jemand interessiert? habt ihr sicher schon zichmal gelesen/gesehen.""

Egal ob ich was schon zig mal gelesen habe, ich bin dankbar über jeden Bericht, da man so ein Bezug zu einem Fahrzeug aufbaut, ach wenn es einem selber nicht gehört.
Außerdem gibt es ja viele Wege “nach Rom“ und daran wachsen jene, die diese Arbeiten noch vor sich haben. Wie ich z.B.
Das Resultat der lackierten Fahrerkabine sieht son mal super aus. Interessieren würde mich auch die Aufarbeitung des Armaturen- Instrumentenbretts. Wie kann man die Zeiger nachfärben?
Bin auf weitere Berichte gespannt!!!

LG:   Paul

Hallo Paul besten Dank für deine Meinung, so soll es sein das man aus so einem Kollektive Wissen und Erfahrungen beziehen kann.Ich werde den Verlauf der verschiedenen Arbeiten hier einstellen. Das könnte somit eine längere Geschichte geben.Habe heute mich mal der Lüftergeschichte angenommen, nun gut da gibt es ungemein viele Parallelen zu der Konstruktion im Defender und dessen taugt nichts. ( hatte ich damals auch umgebaut)Zurück zu dieser Konstruktion, hatte alles zerlegt gereinigt, lackiert geschmiert und zusammengebaut. Klingt einfach war nicht so. Der Ausbau der Lüfterräder bedarf besonderes Geschick!Da die Lüfterleistung eh nur mäßig ist schuate ich mich für ein up Grate um. Es gibt bei MAN  größere Lüfterräder welche ich nach Anpassung des Gehäuses eingebaut habe.Siehe da jetzt bläst es ein paar Liter mehr aus dem schwarzen Kasten. hier ein paar Bilder.
By
Ps Blick auf den Ballermann aus 130000m vom Mittwoch
