Amaturenbeleuchtung defekt

schrieb:

Na wohl wo, in der Schrottkiste.

Spass beiseite, schau mal ob das Vorschaltgerät noch vorhanden ist oder Brücken im Stecker sind.

So, heute den Handschuhfachkasten kurz ausgebaut. Das Vorschaltgerät ist an der Stirnseite dran und auch angeschlossen. Somit ist vielleicht das/der Poti einfach hinter dem Armaturenbrett, weil kein Platz mehr war, oder doch in der Schrottkiste…

Werde dann mal wohl das Kombiinstrument ausbauen müssen…

Gruß, Peter


Hallo die Runde,

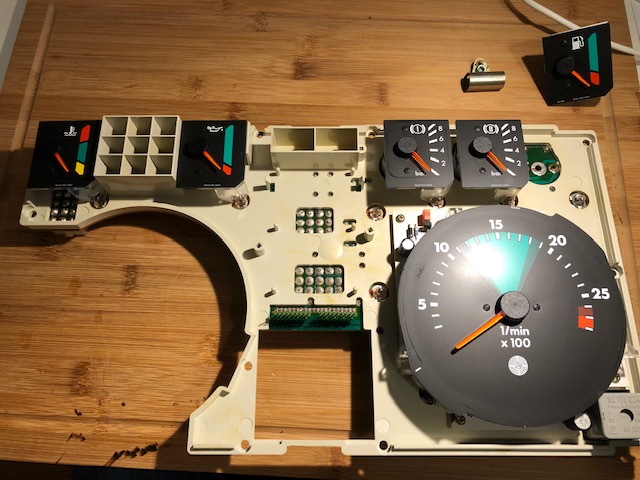

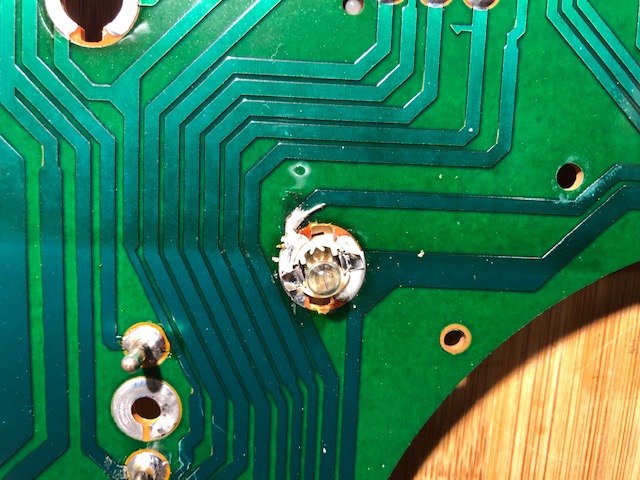

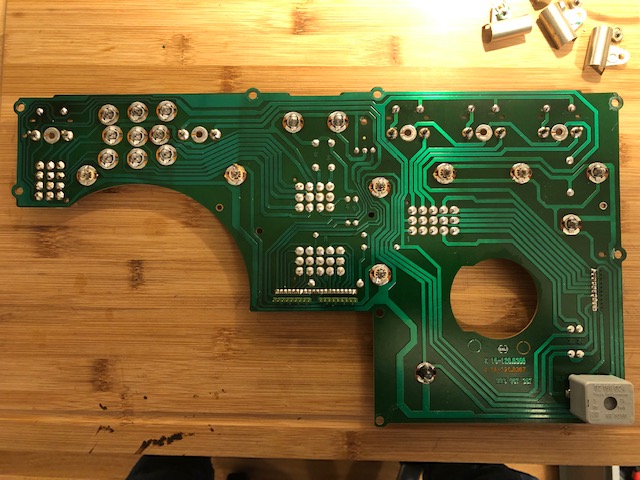

also, wie RobertH empfohlen hat, habe ich das Kombiinstrument komplett zerlegt. Die Anzeigeneinheiten wie Tankfüllstand, Druckluft, etc. sind nach abschrauben des Kühlbleches für die Lastwiderstände echt easy abgegangen. Habe nun alles nachgelötet (auch die Kontaktflächen für die Lämpchen). Und siehe da, das Übel lag an der unterbrochenen Kontaktfläche (Haarriss in der Leiterbahn), welche die Masseverbindung zur rechten Seite sicherstellt. Alles durchgemessen, passt.

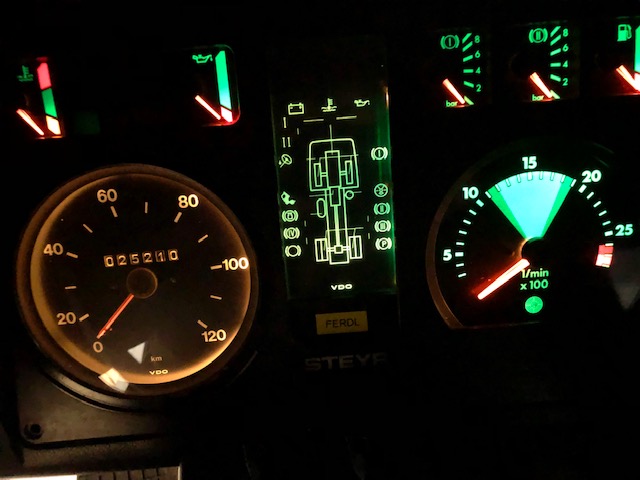

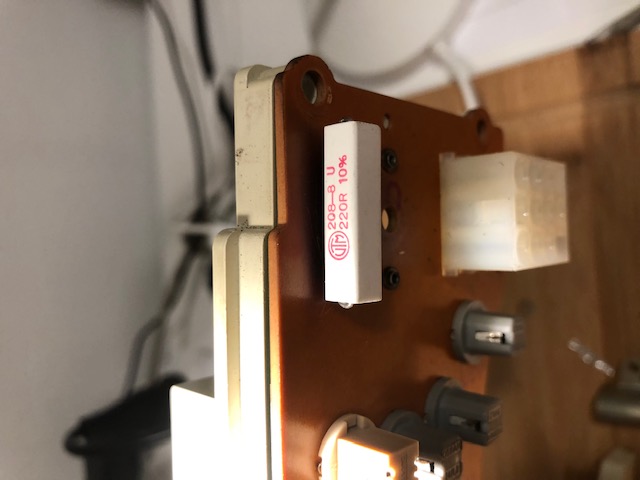

Da mir vor zwei Wochen auch die Temperaturanzeige keine Temperatur mehr gezeigt hat, war auch schnell klar warum. Der Lastwiderstand bei der Anzeige war abgebrannt (hatte man schon auf der Platine gesehen). Der Widerstandswert war nicht 220 Ohm sondern unendlich). Hab auch diesen gewechselt. Heute Vormittag alles wieder zusammengebaut und eingebaut und siehe da, alles funktioniert wieder, auch die Temperaturanzeige. Hab noch ein paar Bilder angehängt. Übrigens, hab mir noch ein paar Verstärkungsecken gedruckt, da die Befestigungslöcher ja teilweise ausgebrochen sind.
Danke nochmals an die Runde für die regen Lösungsvorschläge.
LG
Manfred


Hallo Manfred,

Verstärkungsecken ausgedruckt?

Das klingt ja ganz nach einer einfachen Möglichkeit, vielleicht kannst Du ja damit eine Art "Sammelbestellung" initiieren .... aber denk erst mal drüber nach ...

LG, Andreas "Beestone"

Servus Andreas,
Ein paar gedruckte Verstärkungsecken habe ich hier noch liegen. Ggf gerne per PN.
Beste Grüße
Robert

Hallo Manfred, schön dass das Armaturenbrett wieder in seiner vollen Pracht leuchtet und funktioniert. Danke auch für Deinen tollen Bericht Ich hätte diesbezüglich auch noch eine Frage an das Forum. Wie, oder eher mit was kann man die Zeiger wieder einferben. Hat das schon jemand gemacht? Auf was ist zu achten? Bei mir sind sie alle komplett verblasst und ich würde deswegen gerne das Armaturenbrett aufarbeiten. Auch spielte ich bereits mit dem Gedanken, die Lämpchen durch LED's zu ersetzen. Gibt es hierzu Erfahrungen, reicht der Platz?
LG:   Paul

Hallo Paul,

sofern du deine Helligkeitssteuerung für das Armeturenbrett noch in betrieb hast währe ich mit LEDs vorsichtig, die lassen sich nicht gut Regeln. zuerst vieleicht mit ein oder Zwei LEDs Testen.

Mfg. Merthan.

Moin,
das LED Thema hatten wir vor Jahren schon, schau mal hier auf der zweiten Seite:

www.steyrforum.de/index.php/forum/3-elek...nbrett-tauschen#9315

Die LED´s lassen sich problemlos mit dem Vorschaltgerät dimmen.

hallo
nur zur Ergänzung.
Wenn du die Blinkeranzeigelampe im Armaturenbrett gegen Led tauschen wirst, dann hatte ich das Problem, dass wenn der Blinkvorgang fertig ist, die Blinkeranzeigenlampe trotzdem manchmal weiterleuchtet (Das Problem kommt vom Blinkerrelais). Da habe ich gelernt, dass man einen Widerstand parallel zur Led schalten muß.- Das werde ich dann bei mir erledigen wenn ich wieder die Anzeigetafel bearbeiten muß.
Aber - die Beleuchtungslampen gegen Led zu tauschen ist eine wahre Freude.
mfg Michael
